DynaGear Version D-HR
Die zweistufige HighRatio Ausführung

Das hochdynamische zweistufige Servo-Winkelgetriebe mit zusätzlichen Übersetzungsmöglichkeiten

Highlights Version D-HR

Neben den einzigartigen Vorteilen für hochdynamische Servoantriebslösungen eröffnen sich dem Anwender beim DynaGear HighRatio zudem eine Vielzahl weiterer Übersetzungmöglichkeiten durch die in der Antriebslaterne integrierte Planetenvorstufe.

  • Zweistufiges Winkelgetriebe mit einem Übersetzungsbereich von i = 16:1 bis i = 150:1
  • Schmale Bauform am Abtrieb
  • Kompakte Gesamtlänge
  • Exzellente Laufruhe durch die Hypoid-Verzahnung in Verbindung mit schrägverzahnten Planetenrädern
  • Geringes Verdrehspiel
  • Geringes Gewicht
  • Getriebeabmessungen sind für alle Übersetzungen gleich
  • Durch die Lebensdauerschmierung sind die Getriebe unter normalen Einsatzbedingungen praktisch wartungsfrei
  • Energiesparend durch hohen Wirkungsgrad bis 92 %
Technik im Überblick
   Baugrößen 8 Baugrößen von D55HR bis D190HR
   Übersetzungen von i = 16:1 bis i = 150:1
   Wellenanordnungen WA 1L, WA 3L, WA 13L, WA 1LSV, WA 3LSV
   Eingangsdrehzahlen n1max bis zu 6000 min-1
   Motoranbindung über Laterne und Kupplung
Vollwellenausführung
mit durchgehender Welle und Antriebsflansch

Vollwellenausführung
Hohlwellenausführung
mit Antriebsflansch

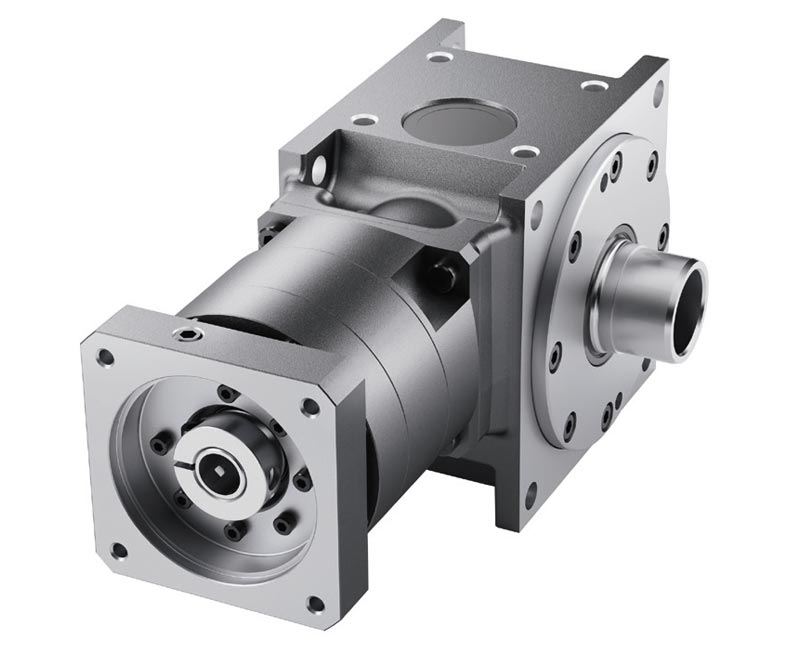

Hohlwellenausführung mit Antriebsflansch
Hohlwellenausführung mit Roboterflansch
nach EN ISO 9409-1 und Antriebsflansch

Hohlwellenausführung mit Roboterfl ansch nach EN ISO 9409-1 und Antriebsflansch
Leistungstabelle
07/2021
PowerGear D Leistungstabelle P Version 1

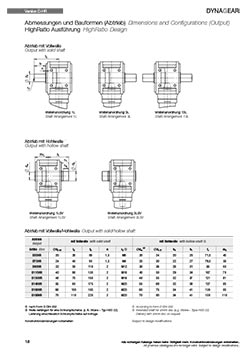

Abmessungen und Bauformen
07/2021
PowerGear D Leistungstabelle P Version 1
