PowerGear X-Version – Das Kraftpaket unter den Winkelgetrieben.
Für höchste Drehmomente.
Kompakt und präzise. Das PowerGear in der verstärkten Ausführung realisiert bei einer Übersetzung von i=1:1 die Übertragung von höchsten Drehmomenten bei kleinster Baugröße. Die robuste Spiralverzahnung nach Gleason und die verstärkte Lagerung garantieren höchste Leistungsdichte.Technik im Überblick
| Baugröße | 9 Größen von X54 bis X280 | |
| Bauform | L, H | |
| Übersetzung | i = 1:1 | |
| Wellenanordnung | WA 1, WA 3, WA 13 | |
| Drehmomente T2N |
bis 5500 Nm | |
| Eingangsdrehzahl n1max | bis 4000 min -1 |

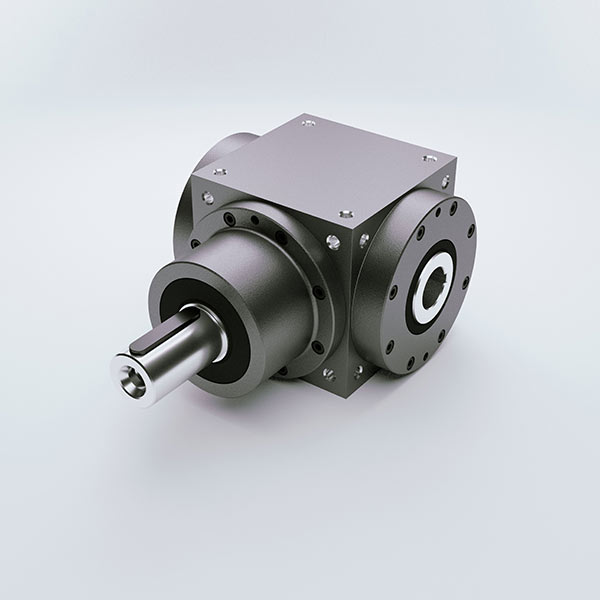

Bauform H
Antrieb mit Vollwelle.
Abtrieb mit Hohlwelle und Passfedernut.
Antrieb mit Vollwelle.
Abtrieb mit Hohlwelle und Passfedernut.
Bauform L
Antrieb und Abtrieb mit Vollwelle.
Abtrieb beidseitig oder einseitig.
Antrieb und Abtrieb mit Vollwelle.
Abtrieb beidseitig oder einseitig.

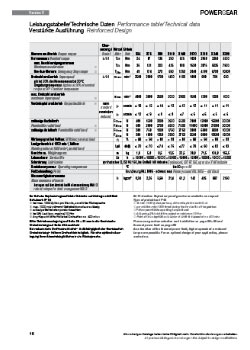

Leistungstabelle
Zum Öffnen auf Bild klicken
Zum Öffnen auf Bild klicken
Abmessungen und Wellenanordnungen
Zum Öffnen auf Bild klicken
Zum Öffnen auf Bild klicken
