DynaGear Version D –
Das hochdynamische einstufige Servo-Winkelgetriebe
Highlights Version D
- Einstufiges Servo-Winkelgetriebe mit Übersetzungen i = 3:1 bis i = 15:1
- Die kompakte und stabile Bauweise gewährleistet höchste Leistung bei kleinen Abmessungen und geringem Gewicht
- Das DynaGear ist leistungsmäßig auf alle gängigen Servomotoren abgestimmt und variabel über Antriebsflansch und Kupplung adaptierbar
- Über die Kupplungssteifigkeit kann das Torsions-Schwingverhalten des Systems abgestimmt werden
- Getriebeabmessungen sind für alle Übersetzungen gleich
- Durch die Lebensdauerschmierung sind die Getriebe unter normalen Einsatzbedingungen praktisch wartungsfrei
- Energiesparend durch hohen Wirkungsgrad bis 96 %
Technik im Überblick
| Baugrößen | 9 Baugrößen von D37 bis D190 | |
| Übersetzungen | i = 3:1 bis i = 15:1 | |
| Wellenanordnungen | WA 1L, WA 3L, WA 13L, WA 1LSV, WA 3LSV | |
| Eingangsdrehzahlen n1max | bis zu 8000 min-1 | |
| Motoranbindung | über Laterne und Kupplung |

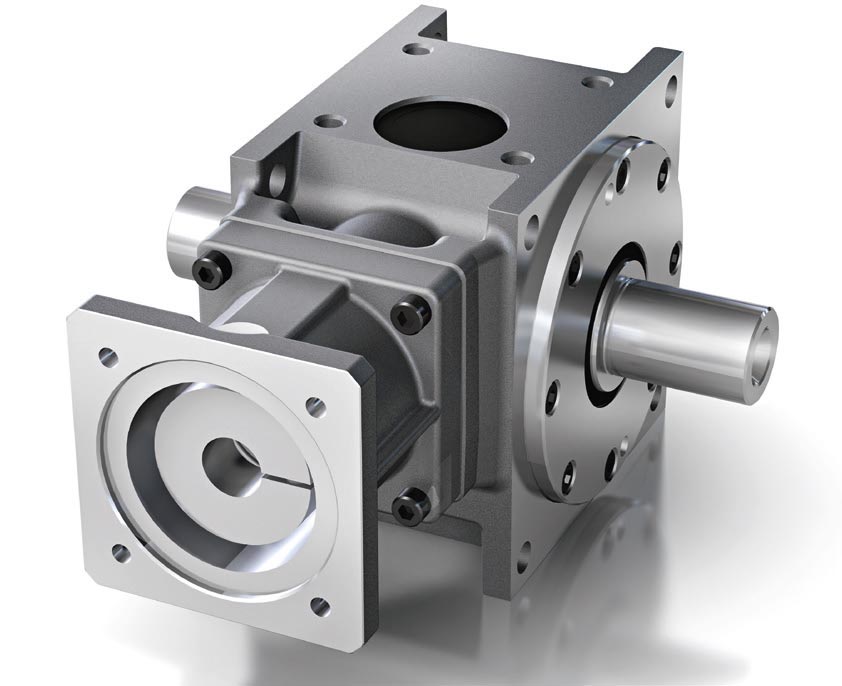

Vollwellenausführung
mit durchgehender Welle, Kupplung und Antriebsflansch
mit durchgehender Welle, Kupplung und Antriebsflansch

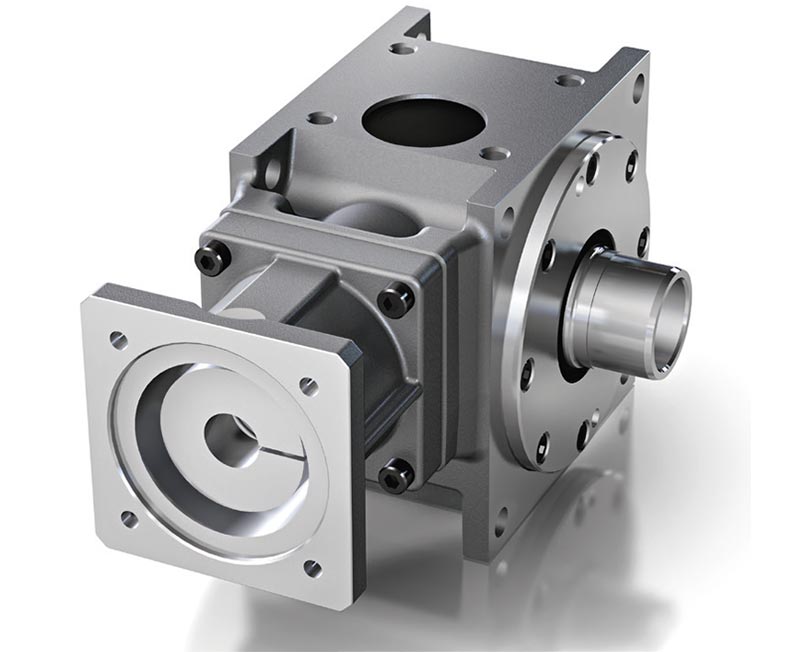

Hohlwellenausführung
mit Kupplung und Antriebsflansch
mit Kupplung und Antriebsflansch
Hohlwellenausführung mit Roboterflansch
nach EN ISO 9409-1 mit Kupplung und Antriebsflansch
nach EN ISO 9409-1 mit Kupplung und Antriebsflansch
Leistungstabelle
07/2021
07/2021

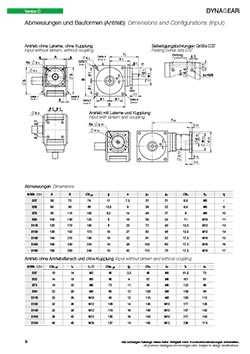

Abmessungen und Bauformen
07/2021
07/2021
